Как керамический натяжной ролик конвейера снижает износ ленты и увеличивает время безотказной работы конвейера при работе в тяжелых условиях?

Почему традиционные натяжные ролики конвейеров выходят из строя под абразивными нагрузками?

Натяжные ролики конвейера являются наиболее многочисленными вращающимися компонентами в любой системе транспортировки сыпучих материалов. Один наземный конвейер может нести тысячи роликов по своей длине, каждый из которых поддерживает ленту и ее груз посредством непрерывного вращения. Когда эти ролики изнашиваются, последствия выходят далеко за рамки самого натяжного ролика. Перекос ремня, повышенное трение, рассыпание материала, усталость конструкции и незапланированные остановки следуют последовательно, и каждый этап деградации ускоряет следующий.

Основной причиной преждевременного выхода из строя натяжных роликов при работе с абразивными материалами является сочетание механического износа и воздействия окружающей среды. Стальные кожухи натяжных роликов, даже с защитным покрытием, постепенно теряют материал, поскольку твердые частицы, такие как уголь, руда, клинкер и шлак, проходят по их поверхности. Поскольку оболочка изнашивается неравномерно, на ней может образоваться острый край, который действует как лезвие на нижнюю крышку ремня. Как только начинается повреждение ленты, стоимость устранения неисправности быстро возрастает, и работоспособность конвейера снижается.

Три режима деградации холостых колес в суровых условиях

• Абразивный износ оболочки:Твердые минеральные частицы, захваченные между лентой и поверхностью натяжного ролика, действуют как шлифовальная среда, постепенно утончая стенку ролика и создавая неровности поверхности, которые передают напряжение на ленту.
• Коррозионное воздействие:Кислая или щелочная влага, часто встречающаяся при перевалке угля, производстве удобрений и работе прибрежных портов, разъедает стальные поверхности, ускоряя потерю материала и ослабляя структурную целостность.
• Загрязнение подшипников:Попадание пыли через неподходящие уплотнения приводит к деградации смазки, заклиниванию подшипников и полному выходу из строя натяжных роликов. Заклинившее натяжное колесо больше не вращается, становясь неподвижной точкой износа, которая быстро повреждает ремень.

Каждый вид отказа усугубляет остальные. Корродированная поверхность более подвержена абразивным потерям. Изношенная поверхность генерирует больше пыли, которая проникает в подшипники. Заклинивший подшипник превращает натяжной ролик из опорного элемента в разрушительное препятствие. Разрыв этого цикла требует материального решения, которое одновременно затрагивает все три вектора, а не рассматривает их как отдельные проблемы технического обслуживания.

Скрытая цена повреждения ремня

Инженеры часто оценивают натяжные ролики как статью расходов на расходные материалы, но истинный экономический вес лежит на ремне. Конвейерная лента представляет собой один из крупнейших капитальных объектов в системе обработки сыпучих грузов, и ее замена требует длительного простоя, тяжелого подъемного оборудования и квалифицированной рабочей силы. Когда у изношенного кожуха натяжного ролика появляется острая кромка, он с ускорением удаляет материал покрытия ремня. Возникающее в результате повреждение ремня редко бывает заметно до тех пор, пока покрытие не будет повреждено настолько, что обнажится каркас.

В крупнотоннажных операциях ремень, который в противном случае прослужил бы десять лет, может выйти из строя за половину этого времени, если не контролировать износ натяжных роликов. Вот почему выбор натяжных роликов следует рассматривать как решение о защите ремня, а не просто как решение о покупке роликов. Состояние поверхности каждого натяжного ролика на конвейере напрямую влияет на срок службы ремня.

Распределение нагрузки и геометрия роликов

Выход из строя холостого хода – это не только материальный вопрос. Геометрия желоба, расстояние и выравнивание определяют, как нагрузка распределяется по ленте и какое контактное давление испытывает каждый ролик. Когда натяжные ролики расположены слишком широко или когда ролик расположен ниже, чем его соседи, ремень проваливается в зазор, увеличивая локализованное напряжение и ускоряя износ как ремня, так и затронутого ролика.

• Правильный угол наклона корыта:Согласование угла желоба с углом естественного откоса материала предотвращает смещение груза и снижает краевую нагрузку на внешние ролики.
• Постоянная высота ролика:Ролик, расположенный даже на несколько миллиметров ниже, становится очагом износа, поглощая непропорциональную нагрузку от ремня.
• Правильный интервал:Расстояние между натяжными роликами должно учитывать вес ремня, вес материала и предел провисания, который удерживает ремень в пределах допустимых пороговых значений напряжения.
• Дисциплина согласования:Непрямая рама конвейера заставляет ленту наталкиваться на натяжные фланцы, создавая трение и преждевременный выход из строя с обеих сторон.

Что делает керамические натяжные ролики конвейера устойчивыми к износу и коррозии?

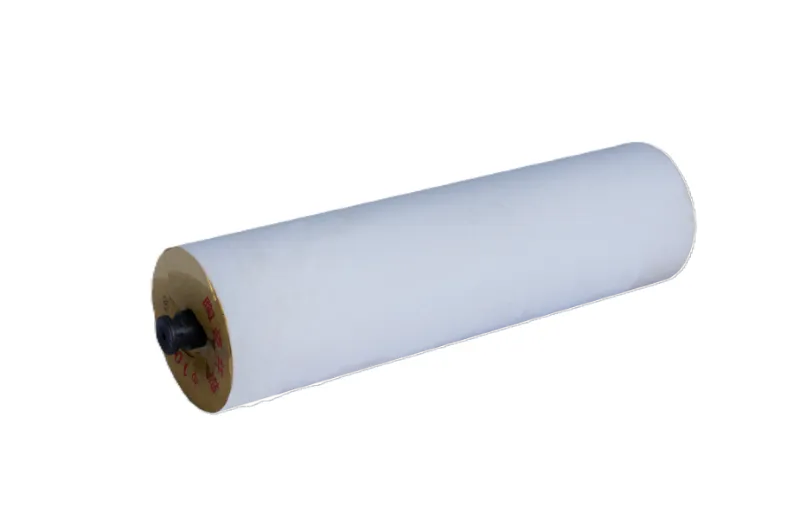

Керамические корпуса натяжных роликов изготовлены из оксида алюминия — материала, твердость которого по шкале Мооса приближается к алмазу. Керамика формируется путем высокотемпературного спекания, в результате чего образуется плотная непористая поверхность, устойчивая как к механическому истиранию, так и к химическому воздействию. В отличие от стали, защита поверхности которой обеспечивается поверхностным покрытием, износостойкость керамического валика присуща его объемному материалу, поэтому его нельзя поцарапать до более мягкой основы.

Свойства материала, определяющие производительность

В приведенной выше таблице подчеркивается важное различие. Керамика превосходит сталь не только в одном измерении. Он обеспечивает сочетание твердости, химической инертности и гладкости поверхности, с которым одновременно не может сравниться ни одна металлическая или полимерная альтернатива. Керамическая поверхность также образует устойчивую оксидную пленку, которая препятствует прилипанию материала, поэтому липкий или влажный груз не скапливается на поверхности роликов и не нарушает выравнивание ленты.

Поверхностная инженерия и выпуск материалов

Адгезия является недооцененной причиной выхода из строя натяжных роликов. При работе с глиной, влажным углем или минеральными концентратами материал может прилипать к поверхностям стальных роликов, образуя комковатый слой, который изменяет эффективный диаметр натяжного ролика. Ролик с наростом вращается неравномерно, вызывает вибрацию ремня и может привести к его скатыванию в одну сторону. Операторы часто реагируют увеличением напряжения или корректировкой тренировочных холостых роликов, что маскирует симптом, а не устраняет его.

Низкая поверхностная энергия полированной керамической оболочки значительно снижает эту адгезию. Материал, который в противном случае прилипал бы к стальной поверхности, отслаивается под действием силы тяжести и естественного изгиба ремня. Со временем это означает меньше операций по ручной очистке, более равномерное отслеживание ленты и снижение энергопотребления привода, поскольку лента не поднимается над скопившимся мусором.

Конструкция подшипников и уплотнений в керамических роликах

Керамический корпус хорош настолько, насколько хорош подшипниковый узел внутри него. В высококачественных керамических роликах используются прецизионные корпуса подшипников, лабиринтные уплотнения, а в некоторых конструкциях несколько ступеней уплотнения для предотвращения попадания пыли и удержания смазки. Полость подшипника обычно заполняется высококачественной литиевой или синтетической смазкой, выбранной в соответствии с диапазоном рабочих температур.

• Лабиринтное уплотнение:Бесконтактные уплотнительные пути создают извилистую дорожку, которая блокирует частицы пыли, в то же время позволяя валу свободно вращаться.
• Резервная копия манжетного уплотнения:Вторичное контактное уплотнение обеспечивает последний барьер в чрезвычайно пыльных условиях.
• Удержание смазки:Правильно упакованные подшипники сохраняют смазочную пленку, которая предотвращает контакт металла с металлом и накопление тепла.
• Материал вала:Коррозионностойкая сталь вала предотвращает ржавчину и заклинивание вала внутри отверстия подшипника.

Чем керамические натяжные ролики отличаются от стальных и композитных альтернатив?

Выбор материала натяжных роликов требует баланса нескольких критериев производительности и конкретных требований применения. Приведенное ниже сравнение основано на полевых наблюдениях за тяжелыми операциями в горнодобывающей промышленности, цементной и портовой перевалке, где надежность натяжных роликов напрямую влияет на доступность системы и объем работ по техническому обслуживанию.

Сравнение срока службы и защиты ремня

Данные показывают последовательную картину во всех отраслях. На линиях по производству цемента керамические ролики продемонстрировали срок службы до 80 000 часов, что примерно в четыре-пять раз больше, чем у обычных стальных натяжных роликов. В прибрежных портах устойчивость керамики к коррозии означает, что роликам не требуется защитное покрытие, которое в конечном итоге выйдет из строя. При транспортировке угля уменьшенное сцепление обеспечивает правильное движение лент без постоянного вмешательства оператора.

Шум, вибрация и энергопотребление

Шум и вибрация часто не учитываются в характеристиках натяжных роликов, однако они являются надежными индикаторами состояния системы. Изношенный стальной натяжной ролик с неровной поверхностью создает вибрацию, которая распространяется вдоль ленты и в конструкцию конвейера. Эта вибрация ослабляет крепления, утомляет сварные швы и увеличивает вероятность выхода из строя подшипников соседних роликов. Это также создает рабочую среду, которая является неудобной и потенциально опасной.

Керамические ролики работают более плавно, поскольку их поверхности сохраняют стабильные размеры на протяжении всего срока службы. Измеренное снижение шума примерно на 15 децибел по сравнению со стальными роликами является значительным на закрытых перегрузочных станциях и в туннелях, где уровни звука могут превышать безопасные пределы воздействия. Более низкая вибрация также означает меньшее сопротивление качению, что приводит к снижению потребности в приводной мощности по длине длинного конвейера.

Где каждый материал выигрывает

• Керамика:Транспортные маршруты с высокой абразивностью, агрессивные среды, зоны с высокими температурами и области применения с проблемами адгезии материала.
• Сталь:Основные зоны воздействия, обслуживание с низким уровнем абразивного износа и ситуации, когда минимальная первоначальная стоимость является доминирующим критерием.
• Полимер:Легкая транспортировка, умеренное истирание и применения, где малый вес и бесшумная работа имеют большее значение, чем термическая устойчивость.
• Резиновый диск:Точки погрузки и передаточные желоба, где амортизация является основным требованием.

Когда вам следует использовать керамический натяжной ролик конвейера для вашей системы?

Керамические натяжные ролики не являются универсальной заменой каждого ролика на каждом конвейере. Они приносят наибольшую пользу, когда рабочая среда создает условия, которые быстро ухудшают качество обычных компонентов. Следующие критерии помогают определить, подходит ли керамика для данного места на конвейерной линии.

Приоритетные области применения керамических натяжных роликов

1. Высокоабразивные материалы:Уголь, железная руда, медный концентрат, клинкер, шлак и отходы сноса зданий содержат острые и твердые частицы, которые стирают стальные поверхности.
2. Коррозионные среды:Заводы по производству удобрений, хлор-щелочные предприятия, прибрежные порты и любые предприятия, где влага переносит кислотные или щелочные соединения на конструкцию конвейера.
3. Высокотемпературное обслуживание:Коксохимические заводы, аглофабрики и линии подачи цементных печей, где транспортируемый материал сохраняет остаточное тепло, которое разрушает полимер или ролики с покрытием.
4. Проблемы с накоплением материала:Липкий или влажный груз, прилипающий к стальным роликам, что приводит к смещению ленты и увеличению требований к мощности привода.
5. Удаленные установки или установки в труднодоступных местах:Наземные конвейеры пересекают местность, где доступ для технического обслуживания ограничен, а замена компонентов требует больших трудозатрат.

Где керамика не может быть первым выбором

• Основные зоны воздействия:В зоне непосредственно под желобом необходимы ударопоглощающие ролики. Керамические натяжные ролики следует устанавливать после того, как поток материала осядет на ленте.
• Области применения легкой очистки:Для транспортировки сухих, неабразивных материалов в контролируемых средах стандартные стальные или полимерные натяжные ролики могут обеспечить достаточную производительность при меньших первоначальных затратах.
• Системы с серьезными проблемами отслеживания ленты:Хотя керамические натяжные ролики уменьшают перекос, связанный с адгезией, они не устраняют проблемы выравнивания конструкции. Решение вопросов площади рамы и размещение обучающих роликов имеют приоритет.
• Экстремальная ударная нагрузка:Операции, в которых крупные комки часто падают на направляющую, требуют ударопрочных роликов, а не твердых керамических корпусов.

Для операций, попадающих в категорию высокоприоритетных, указываетсяКерамический конвейерный натяжной роликпредставляет собой целенаправленное инженерное решение, а не премиальную модернизацию, применяемую без разбора. Правильный подход — составить карту профиля износа конвейера и установить керамические ролики в местах, где истирание, коррозия или адгезия наиболее выражены.

Расчет границы спецификации

Практический метод принятия решения о том, где следует использовать керамику, — это разделить конвейер на зоны в зависимости от воздействия. Зона загрузки выделена отдельно и снабжена ударными катками. Первые пятьдесят метров после погрузки обычно испытывают наибольшую абразивность, поскольку материал все еще оседает, а частицы все еще находятся в воздухе. Промежуточная часть испытывает устойчивый износ. Нагнетательный и обратный ход имеют свои собственные характерные особенности износа.

Керамические ролики обеспечивают максимальную отдачу в зонах, где абразивный износ является постоянным и где ремонт ремня будет наиболее дорогостоящим. Во многих установках лучше всего работает гибридный подход: ударные ролики в точке погрузки, керамические ролики в быстроизнашивающихся несущих секциях и стандартные ролики на обратном пути, где нагрузки легкие и истирание минимально. Эта стратегия зонирования обеспечивает повышение производительности без чрезмерной спецификации всего конвейера.

Как сохранить керамические натяжные ролики для обеспечения максимального срока службы?

Керамические натяжные ролики требуют менее частого вмешательства, чем стальные ролики, но они не требуют технического обслуживания. Структурированная программа проверок гарантирует, что преимущества керамической технологии будут полностью реализованы в течение всего срока службы компонента, и выявляет редкие неисправности до того, как они повредят ремень.

Контрольный список плановых проверок

• Визуальная проверка вращения:Убедитесь, что каждое натяжное колесо свободно вращается вручную или с помощью переносного инструмента для вращения. Керамический ролик, который перестал вращаться, изнашивается с одной стороны и теряет свои преимущества в производительности.
• Оценка состояния поверхности:Осмотрите керамическую оболочку на предмет сколов, трещин или потери глазури. Незначительные неровности поверхности допустимы, но глубокие трещины, обнажающие вал, требуют замены.
• Проверка целостности пломбы:В керамических натяжных роликах используются лабиринтные или манжетные уплотнения для защиты подшипников. Проверьте, нет ли утечек смазки или попадания пыли вокруг торцевых крышек, что указывает на ухудшение уплотнения.
• Наблюдение за отслеживанием ремня:Контролируйте положение ремня через керамические секции натяжных роликов. Смещение отслеживания может указывать на заклинивание ролика или изменение схемы загрузки материала.
• Проверка момента затяжки крепежа:Убедитесь, что болты кронштейна и соединения рамы остаются затянутыми. Вибрация со временем может ослабить крепления, даже если ролики исправны.

Рекомендации по очистке и обращению

Гладкая керамическая поверхность естественным образом удаляет большую часть материала, но при наличии липких материалов может потребоваться периодическая очистка. Воды, желательно смягченной, достаточно для удаления скопившегося материала. Не используйте моющие или абразивные чистящие средства, поскольку они могут оставлять остатки, способствующие адгезии и разрушающие материалы уплотнений.

При обращении с керамическими натяжными роликами во время установки или замены избегайте ударов керамической поверхности о твердые предметы. Материал твердый, но не ударопрочный. Упавшее натяжное колесо может треснуть, даже если повреждение не сразу видно, а треснувший корпус может внезапно выйти из строя под нагрузкой. Храните запасные ролики на мягких стойках и по возможности транспортируйте их в оригинальной упаковке.

Практика смазки подшипников

Большинство керамических натяжных роликов поставляются с герметичными подшипниками на весь срок службы, что означает, что смазка на месте эксплуатации не требуется. Однако при высоких температурах или высоких скоростях некоторые конструкции включают в себя пресс-масленки, позволяющие периодическую повторную смазку. Если указано повторное смазывание, используйте только смазку того сорта, который рекомендован производителем. Смешивание несовместимых смазок может привести к разрушению смазки, что приведет к заклиниванию подшипника.

Какие методы установки и ввода в эксплуатацию защищают керамические ролики?

Даже самый лучший ролик будет работать хуже, если его установить неправильно. Керамические натяжные ролики являются прецизионными компонентами, и от того, как они монтируются, выравниваются и вводятся в эксплуатацию, зависит, проработают ли они полный срок службы или преждевременно выйдут из строя по устранимым причинам.

Основы выравнивания и интервалов

• Квадратность рамки:Перед установкой роликов убедитесь, что рама конвейера имеет квадратную форму и ровную поверхность. Непрямая рама заставляет ремень наталкиваться на натяжные фланцы, создавая трение с обеих сторон.
• Постоянство высоты ролика:Используйте веревочную линию или лазерный уровень, чтобы убедиться, что все ролики секции находятся на одной высоте. Низкий ролик становится центром износа.
• Правильная ориентация кронштейна:Установите кронштейны так, чтобы ролик сидел в желобе ровно, не перекручиваясь. Перекрученный ролик приводит к неравномерному контакту ремня и ускоренному износу.
• Правильный интервал:Следуйте инженерному графику распределения ширины ленты и нагрузки на материал. Не увеличивайте расстояние, чтобы уменьшить количество компонентов.

Проверки при вводе в эксплуатацию после установки

1. Тест ручного вращения:Перед запуском конвейера вручную проверните каждый вновь установленный ролик. Любой ролик, который не вращается свободно, необходимо проверить и исправить.
2. Пробег ленты:Запустите конвейер пустым и наблюдайте за движением ленты через новые секции роликов. Внесите коррективы в подготовку бездельников перед загрузкой материала.
3. Загруженная пробная версия:Вводите материал постепенно и следите за положением ленты, током двигателя и любым необычным шумом, исходящим от новых положений роликов.
4. Термическая проверка:После нескольких часов работы проверьте корпуса подшипников на предмет чрезмерного нагрева. Теплые подшипники указывают на проблемы со смазкой или центровкой.
5. Документация:Запишите дату установки, положение и тип ролика, чтобы можно было систематически управлять интервалами проверок и планированием замены.

Правильно введенный в эксплуатацию конвейер с керамическими роликами в правильных положениях будет работать тише, лучше двигаться и потребует меньше вмешательств, чем конвейер, полностью оснащенный стальными роликами. На этапе установки эта надежность либо обеспечивается, либо теряется. Затраченное время на центровку и проверку при вводе в эксплуатацию окупается годами стабильной работы.
